触摸屏全贴合技术

全贴合技术是当前高端消费电子设备（如智能手机、平板电脑、笔记本电脑）屏幕制造中的一项关键工艺，它极大地提升了设备的显示效果和用户体验。

一、核心概念：什么是全贴合？

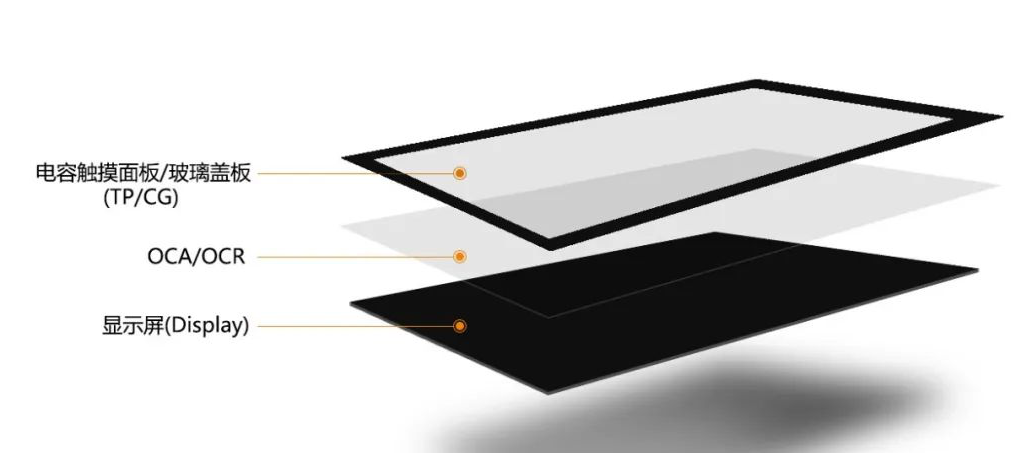

全贴合是一种显示屏生产工艺，它使用光学透明胶（OCA: Optically Clear Adhesive） 或光学透明树脂（OCR: Optically Clear Resin），将保护玻璃盖板

Cover Lens）、触摸屏传感器（Touch Sensor） 和显示屏（Display，如LCD或OLED） 完全无缝隙地粘合在一起，消除它们之间的空气层。

与之相对的传统技术称为 “框贴” 或 “口字胶贴合” ，即只用双面胶将玻璃盖板和显示屏的四周边框粘合，中间留有空气间隙。

一个简单的比喻：

· 框贴（非全贴合）： 就像把一张照片放进相框里，照片和玻璃之间是有空气的。

· 全贴合： 就像给照片过塑，塑料膜和照片之间完全紧密贴合，没有空气和空隙。

二、全贴合的技术流派与工艺

根据触摸传感器所在的位置不同，全贴合主要有以下几种主流的方案：

1. OGS (One Glass Solution) 单片玻璃方案

   · 原理： 将触摸传感器直接制作并刻蚀在保护玻璃盖板的内表面上，然后将这片自带触摸功能的玻璃与显示屏贴合。

   · 优点： 结构更简单，屏幕可以做得更薄、更轻。

   · 缺点： 玻璃强度有所削弱，破碎后触摸易失灵。曾是主流方案之一。

2. On-Cell / In-Cell

   · On-Cell： 将触摸传感器制作在显示屏的彩色滤光片之上（即“细胞之上”）。需要显示屏厂商参与。

   · In-Cell： 将触摸传感器直接嵌入到显示屏的液晶像素之中（即“细胞之内”）。与显示屏集成度最高。

   · 优点： 屏幕能做得最薄，显示效果极佳。是当前高端智能手机的绝对主流技术（尤其是In-Cell）。

   · 缺点： 技术难度和成本最高，需要触摸芯片算法补偿信号干扰。

3. GFF (Glass-Film-Film)

   · 原理： 触摸传感器是做在两层独立的薄膜上，然后夹在保护玻璃和显示屏之间。

   · 优点： 技术成熟，成本相对较低，良品率高。

   · 缺点： 屏幕较厚（有多层结构），透光率稍差。常见于早期或中低端设备。

全贴合工艺过程（以OCA胶贴合为例）：

1. 清洗： 对盖板玻璃和显示屏进行超声波清洗，去除微粒。

2. 对位： 在无尘车间内，将OCA胶膜贴合到盖板玻璃或显示屏上，并进行精密对位。

3. 压合： 使用真空压合设备，将两者紧密结合，挤出所有气泡。

4. 脱泡： 放入高压釜（脱泡机）中，通过高温高压彻底消除微小气泡。

5. 固化： 对于OCR（液态光学胶），则需要通过紫外线（UV）照射进行固化。

三、全贴合技术的主要优点

1. 卓越的显示效果

   · 高透光率： OCA胶的透光率（~99%）远高于空气，减少了光线折射和反射的损失。

   · 高对比度 & 色彩更鲜艳： 消除了空气层导致的光线散射和泛白现象，黑色更纯粹，色彩饱和度更高。

   · 阳光下可视性极佳： 大幅降低环境光反射，使屏幕在强光下依然清晰可见。

2. 优异的触控体验

   · 结构紧密，触控信号传递更直接，减少了延迟，感觉更“跟手”，响应更灵敏。

3. 设备更轻薄

   · 省去了空气层，使用更薄的胶材，使整个显示模组厚度显著降低，符合电子设备轻薄化趋势。

4. 良好的密封性

   · 整个面被胶体填充，灰尘和水汽无法进入触摸层与显示层之间，避免了“进灰”问题，保持屏幕内部长久洁净。

5. 结构强度更高

   · 各层粘合成一个整体，抗冲击和抗形变能力优于非全贴合屏幕。

四、全贴合技术的缺点与挑战

1. 维修成本极高

   · 这是最显著的缺点。由于各层紧密粘合，一旦外屏玻璃破碎，很难单独更换，通常需要更换整个显示总成，维修价格非常昂贵。

2. 生产工艺复杂，成本高

   · 需要在极高的无尘环境和高精度设备下进行，对OCA胶质量、对位精度、压合工艺要求极高。任何微尘都会导致气泡和良品率下降，从而推高生产成本。

3. 散热问题

   · 显示屏（尤其是LCD）产生的热量不易通过OCA胶散发，可能导致热量集中在屏幕表面。

总结

全贴合技术通过消除屏幕各层间的空气隙，带来了显示效果、触控体验和设备美观度的革命性提升，已成为中高端智能设备的标配。尽管它带来了高昂的维修成本

和生产挑战，但其带来的优质用户体验使得这些代价被广泛接受。随着技术的不断进步（如In-Cell技术的普及），全贴合工艺仍在向更薄、更可靠、成本更低的方向

发展。
