全贴合电容触摸屏与液晶模组的好处

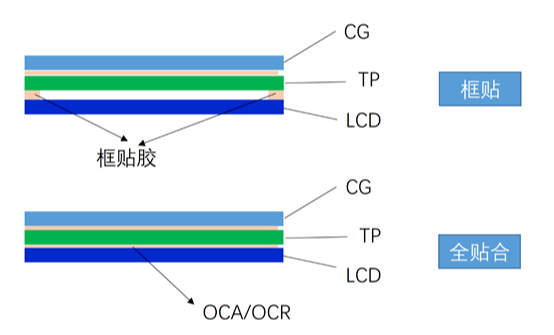

全贴合技术（Direct Bonding）将电容触摸屏与液晶模组（LCM）通过光学胶（OCA）无缝隙贴合，相比传统的框贴（空气层贴合）方式，带来以下显著优势：

1. 显示效果卓越提升
全贴合消除了触摸屏与液晶面板间的空气层，大幅减少光线折射与反射，使屏幕在强光下更清晰、可视角度更广。图像色彩更鲜艳、对比度更高，整体画面通透感

强，尤其在显示深色内容时，“悬浮感”更突出，极大提升视觉体验。

2. 触控灵敏精准
触摸屏与显示层距离缩短，用户触控时手指更贴近显示像素，操作指向性更准确，减少了“隔空感”。同时，全贴合结构降低了信号干扰与噪声，触控响应更快、

轨迹更平滑，提升了书写与滑动体验。

3. 整机更薄更坚固
去除了空气层与多余结构件，模组整体厚度可减少约20%~30%，符合电子设备轻薄化趋势。OCA胶的粘合强度高，增强了屏幕整体抗冲击能力，不易进灰、

进水，提升了设备可靠性。

4. 光学性能优化

全贴合减少了界面反射损失，使屏幕透光率提高约5%~15%，同等亮度下可降低背光功耗，有助于延长设备续航。此外，它还能有效抑制“牛顿环”等光学干涉

现象。

5. 适应复杂环境
无空气层设计避免了温差导致的内部凝雾问题，工作温度范围更宽。同时，胶层能缓冲振动，提升设备在移动场景下的稳定性。

应用领域：
全贴合技术已成为智能手机、平板电脑、高端工控设备、车载显示屏、AR/VR设备等的标配，在需要高视觉品质与可靠触控的场景中优势明显。

总结：
全贴合电容触摸屏与液晶模组的结合，通过光学、结构与触控性能的全面优化，不仅提升了用户体验，也为设备设计带来了更高的集成度与可靠性，是当前人

机交互界面技术的重要发展方向。
